イントラロックスのピープルベアソリューションが、工業用途における作業者の安全性を向上させます。

特に組み立てラインで採用されているイントラロックス1200シリーズ・ノンスキッドベルトは、作業者の滑りのリスクを低減するダイヤモンド状トレッドの表面パターンを備えています。人間工学と作業の流れを改善することで、従業員と生産の両方に優れた利点をもたらします。

  • 厚さ0.75インチ（19.1 mm）のモジュールにより、頑丈なベルト強度と剛性を実現
  • ポリプロピレン複合材が、熱膨張によるベルトの伸びを最小限に抑制
  • 取り付けが簡単なプラスチック製またはステンレス鋼製の分割スプロケットをご用意
インチmm
ピッチ1.4436.6
最小幅6152
ベルト幅増加単位1.0025.4
開孔サイズ（約）--
開孔率0%
ヒンジタイプクローズド
ロッド保持機構。ロッドの種類Slidelox、ヘッドなし

  • 装置の設計やベルトの注文の前に、正確なベルト寸法と在庫状況をイントラロックスにお問い合わせください。
  • 剛性が高く、熱による膨張を最小に抑えた特殊樹脂製。特殊樹脂は、湿気に関係なく静電気を抑えるため、あらゆる環境に理想的。
  • Slideloxはガラス繊維強化ポリプロピレン製。
  • それぞれのベルト材質にはデフォルトのロッド材質があります。他のロッド材質も利用できます。イントラロックスは、用途に適したベルトおよびロッド材質の組み合わせを特定するお手伝いをします。
  • 詳細な材料情報は、製品シリーズに記載されています。

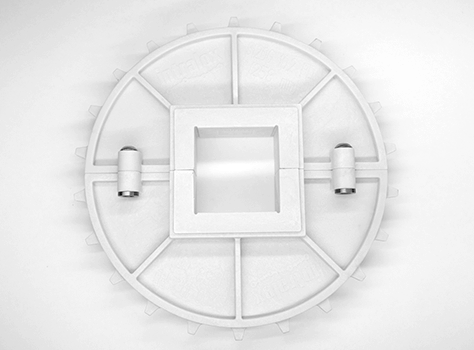

  • 取付けの簡単な成型分割スプロケットあり。
  • ベルト強度は、進行方向によって異なります。ベルトが推奨の進行方向に取り付けられていない場合は、ベルト強度が半減します。
  • 1.44インチ（36.6 mm）ピッチのため、従来のフロアーコンベアベルトよりも小さな駆動スプロケットを使用することで狭小乗り継ぎが可能となり、設置時に床に掘る溝も浅くて済む。
  • モジュール厚さ0.75インチ（19.1 mm）で、優れた強度と剛性が得られる。望ましい進行方向で使用した場合、S1200の強度は4,000 lbf/ft（58,400 N/m）。
  • ノンスキッドのインデント： 1.0インチ（25.4 mm）。

ベルト材質デフォルトのロッド材質、直径0.31インチ（7.9 mm）ベルト強度1温度範囲（連続）ベルト質量
lbf/ftN/m°F°Clb/ft²kg/m²
ECポリプロピレン複合材ポリプロピレン複合材4,00058,400-20～220-29～1043.2115.65

  1. ベルト強度評価値は、ベルトの進行方向によって異なります。逆方向で使用する際は、ベルト強度は2,000 lbf/ft（29,000 N/m）となります。幅の狭いベルトの強度は、幅60インチ（1524 mm）以下では3,750 lbf/ft（54,700 N/m）、幅30インチ（762 mm）以下では3,250 lbf/ft（47,400 N/m）、幅12インチ（305 mm）以下では2750 lbf/ft（40,100 N/m）となります。幅60インチ（1,524 mm）以下のベルトでより高い強度が必要な場合は、イントラロックスカスタマーサービスにお問い合わせください。
