| pouce(s) | mm | |
| Pas | 2,00 | 50,8 |
| Largeur minimale | 2 | 51 |
| Largeur des incréments | 0,33 | 8,4 |
| Dimension des ouvertures | - | - |
| Surface ajourée | 0 % | |
| Style de charnière | Fermée | |
| Rétention des axes ; type d'axe | Voir Remarques sur les produits. | |
- Contactez Intralox pour obtenir la mesure exacte du tapis et en connaître la disponibilité avant de concevoir un équipement ou de commander un tapis.
- La surface supérieure lisse et la conception simple du tapis assurent le libre déplacement des produits.
- Tous les tapis de la Série 400 Flat Top équipés d'axes résistants à l'abrasion sont disponibles avec le système Slidelox de rétention des axes.
- Le système de rétention des axes Slidelox est recommandé pour les tapis de 6,0 pieds (1 829 mm) de large et plus.
- Utilisez des axes à tête pour les tapis sans système de rétention des axes Slidelox. Utilisez des axes sans tête avec le système de retenue des axes Slidelox.
- Chaque matériau de tapis a un matériau d'axe par défaut. D'autres matériaux d'axe sont disponibles. Intralox peut vous aider à identifier la meilleure combinaison de tapis et de matériaux d'axe pour votre application.
- Des informations détaillées sur les matériaux sont fournies ici : Gamme de produits.
- Utilisez des pignons en deux parties résistants à l'abrasion avec le tapis S400 Flat Top en acétal.
- Taquets et écailles de rive disponibles.
- Pour des tapis encore plus résistants, voir la Série 4500 Flat Top.
| Matériau du tapis | Matériau d'axe standard, diamètre 0,24 pouce (6,1 mm) | Résistance du tapis | Plage de températures (en continu) | Masse du tapis | |||
|---|---|---|---|---|---|---|---|
| lbf/ft | N/m | °F | °C | lb/ft² | kg/m² | ||
| Polypropylène | Polypropylène | 2 400 | 35 000 | 34 à 220 | 1 à 104 | 1,81 | 8,82 |
| Polyéthylène | Polyéthylène | 1 800 | 26 300 | -100 à 150 | -73 à 66 | 1,90 | 9,28 |
| Acétal | Polypropylène | 3 200 | 46 700 | 34 à 200 | 1 à 93 | 2,74 | 13,38 |
| Acétal1 | Polyéthylène | 3 000 | 43 800 | -50 à 70 | -46 à 21 | 2,74 | 13,38 |
Des axes en polyéthylène peuvent être utilisés dans les applications à basse température où peuvent se produire des chocs et de brusques arrêts ou démarrages. Veuillez noter la résistance inférieure du tapis.
| Nom du document | Type de document | Type de fichier | Taille du fichier |
|---|---|---|---|
| S400_FlatTop_FlushEdge_Slidelox_4inch_(Imperial).dxf | Modèle CAO | DXF | 65 KB |
| S400_FlatTop_FlushEdge_Slidelox_4inch_(Metric).dxf | Modèle CAO | DXF | 71 KB |
| S400_FlatTop_FlushEdge_Slidelox_6inch_(Imperial).dxf | Modèle CAO | DXF | 87 KB |
| S400_FlatTop_FlushEdge_Slidelox_6inch_(Metric).dxf | Modèle CAO | DXF | 96 KB |
Pignon métallique en deux parties
Série 400
Pignon moulé en polyuréthane
Série 400
Pignons en deux parties en polyuréthane composite à dents plates moulées et à faible tension résiduelle
Série 400
Pignons en deux parties en Polyuréthane ultra résistant à l'abrasion en basse tension retour
Série 400
Pignon moulé en polypropylène
Série 400
Pignons en deux parties moulés en polyuréthane composite avec dents plates
Série 400
Pignons en deux parties en polyuréthane ultra-résistant à l'abrasion
Série 400
Pignon en nylon résistant à la chaleur
Série 400
Pignons en deux parties en nylon résistant à la chaleur
Série 400
Pignon moulé en acétal
Série 400
Pignons métalliques en deux parties avec plaques de jonction en polyuréthane (agréé FDA) et dégagement réduit
Série 400
Roue de support en deux parties
Série 400
Languettes de retenue
Série 400
Dimensions requises pour l'installation de peignes de transfert S400 à dégagement automatique
Série 400
Peignes de transfert composés de deux matériaux
Série 400
Écailles de rive
Série 400

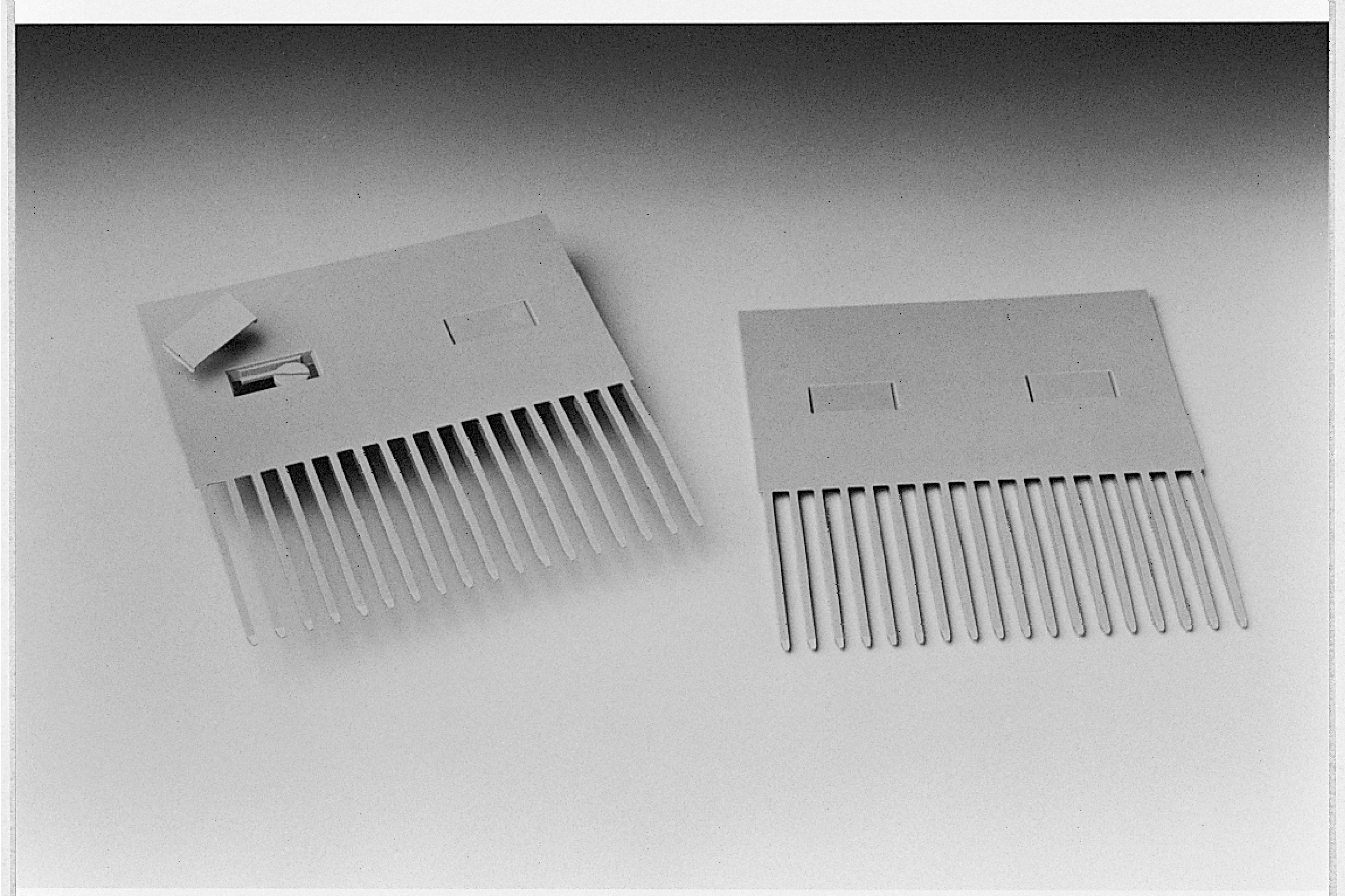

Peignes de transfert
