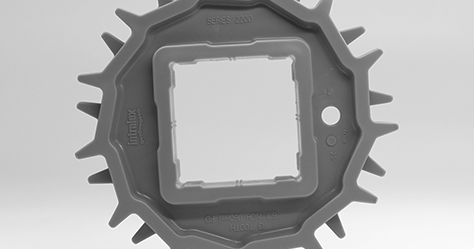

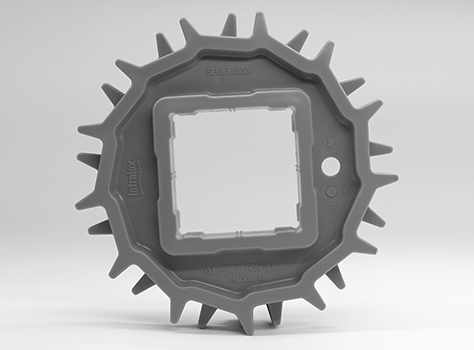

曲線フラッシュグリッド

2200 シリーズ
見積もりを依頼する
インチmm
ピッチ1.5038.1
最小幅5127
ベルト幅増加単位1.0025.4
開孔サイズ（約）0.50 × 0.7512.7 × 19.7
開孔率50%
搬送品接触面37%
ヒンジタイプオープン
ロッド保持機構。ロッドの種類オクルードされたエッジ、ヘッドなし

  • このベルトには、物が挟まりやすくなる箇所が生じます。詳細については、『Intraloxコンベアベルト取り付け・メンテナンス・トラブルシューティングマニュアル』の「安全性」のセクションを参照してください。
  • 装置の設計やベルトの注文の前に、正確なベルト寸法と在庫状況をイントラロックスにお問い合わせください。
  • 滑らかなエッジおよびタブ付きエッジの2種類。
  • ベルト開孔部は垂直に貫通しているため、洗浄が簡便。
  • 軽量かつ丈夫なベルトで、滑らかな表面のグリッドを持つ。
  • それぞれのベルト材質にはデフォルトのロッド材質があります。他のロッド材質も利用できます。イントラロックスは、用途に適したベルトおよびロッド材質の組み合わせを特定するお手伝いをします。
  • 詳細な材料情報は、製品シリーズに記載されています。
  • ノンスライディング駆動システムによりベルトとスプロケットの摩耗を防ぎ、バックサイドテンションを低減。
  • ベルトの内側端からの最小回転半径がベルト幅の2.2倍の曲線コンベア用に設計。
  • 標準のエッジまたはタブ付きエッジのウェアストリップを使用してベルトを所定の位置に保持する場合は、スプロケットをシャフトに保持しないでください。この場合、ウェアストリップは横方向のベルトの位置を維持します。
  • タブ付きベルト幅寸法にタブは含まれていません。タブはベルトの両側にあり、ウェアストリップの内側になる。サイズは約0.5インチ（13 mm） × 0.25インチ（6 mm）。
  • 曲線での最大ベルト幅：36インチ（914 mm）

ベルト材質デフォルトのロッド材質、直径0.24インチ（6.1 mm）直進ベルト強度曲線ベルト強度温度範囲（連続）ベルト質量
lbf/ftN/m°F°Clb/ft²kg/m²
ポリプロピレンアセタール1,60023,400曲線ベルトの強度計算については、イントラロックスカスタマーサービスにお問い合わせください。34～2001～931.869.10
ポリエチレン1アセタール1,00014,600-50～150-46～661.969.56
アセタールナイロン2,50036,500-50～200-46～932.8213.80
ポリプロピレンポリプロピレン21,40020,40034～2201～1041.788.69

  1. ポリエチレン製は150°F（66°C）以上では使用できません。

  2. 特に高い耐化学薬品性が要求される場合は、ポリプロピレンベルトにはポリプロピレン製ロッドを使用することができます。ベルト強度は低くなることにご注意ください。
