| pol | mm | |
| Passo | 2,00 | 50,8 |
| Largura mínima | 2 | 51 |
| Incrementos de largura | 0,36 | 9,1 |
| Tamanho da abertura (aproximado) | 0,22 × 0,49 | 5,5 × 12,5 |
| Área aberta | 33% | |
| Estilo de articulação | Fechado | |
| Retenção da vareta; tipo de vareta | Segunda cabeça; cabeça | |
- Antes de projetar um equipamento ou encomendar uma esteira, entre em contato com a Intralox para obter medidas precisas das esteiras e o status do estoque.
- Padrão Flush Grid com superfície lisa.
- Oferece excelente movimentação lateral das embalagens.
- Um dos estilos de esteira S200 mais resistentes.
- Usa varetas articuladas de cabeça dupla de forma que a borda lateral não é totalmente nivelada.
- Cada material de esteira possui um material-padrão da vareta. Outros materiais da vareta estão disponíveis. A Intralox pode ajudar a identificar a melhor combinação de esteira e material da vareta para sua aplicação.
- Informações detalhadas sobre o material são fornecidas no Linha de produtos.
- Para obter mais opções de materiais, consulte os estilos de esteira S400, S900, S1100, S2200 e S4500.

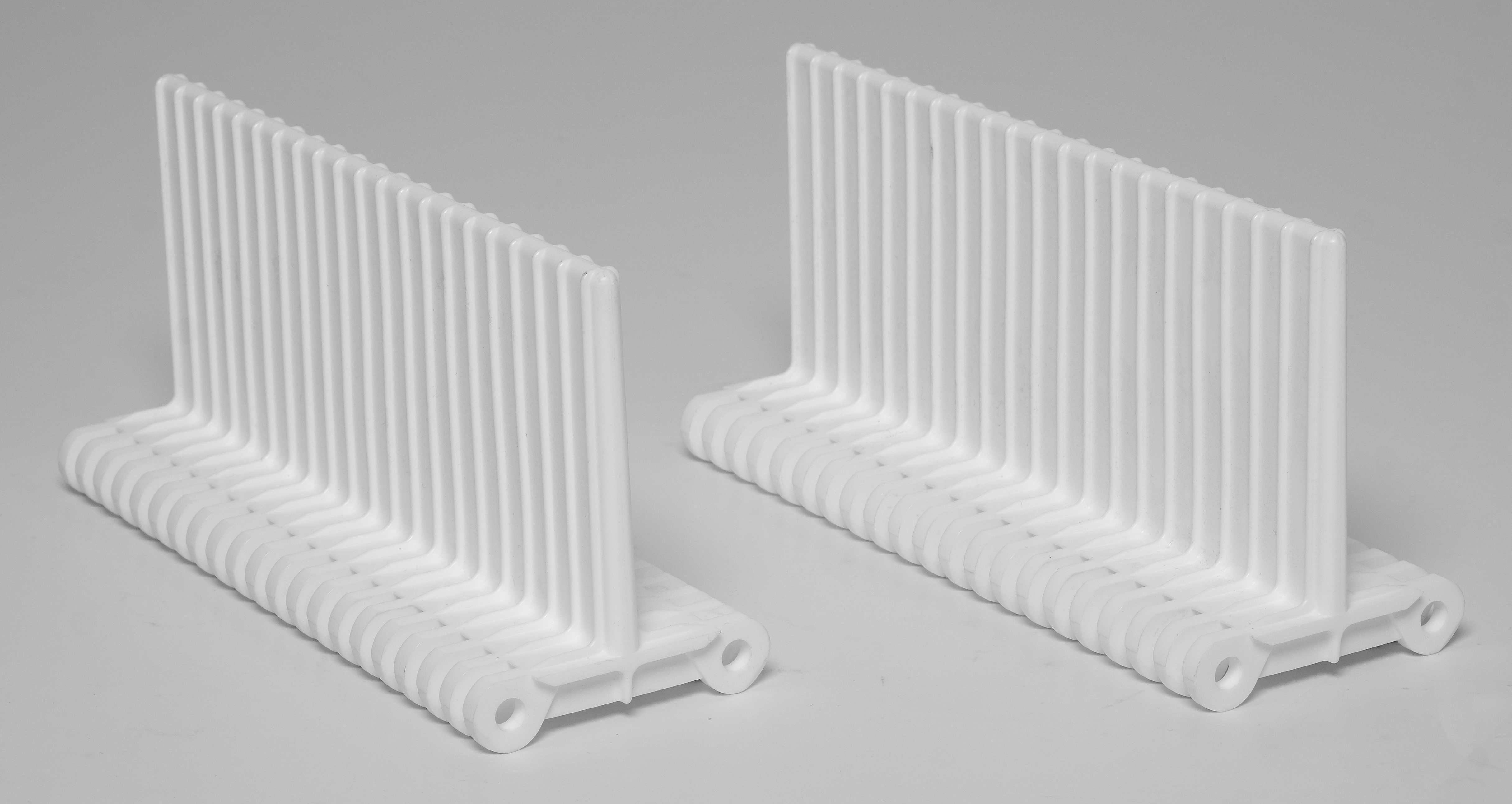

- Taliscas e guardas laterais disponíveis.
| Material da esteira | Material-padrão da vareta, 0,24 pol (6,1 mm) de diâmetro | Resistência da esteira | Faixa de temperatura (contínua) | Massa da esteira | |||
|---|---|---|---|---|---|---|---|
| lbf/pé | N/m | °F | °C | lb/pé² | kg/m² | ||
| Polipropileno | Polipropileno | 1800 | 26300 | 34 a 220 | 1 a 104 | 1,40 | 6,83 |
| Polietileno | Polietileno | 1.200 | 17500 | -100 a 150 | -73 a 66 | 1,44 | 7,03 |
| Nome do documento | Tipo de documento | Tipo de arquivo | Tamanho do arquivo |
|---|---|---|---|
| S200_FLushGrid_7.5inch_(Imperial).dxf | Desenho em CAD | DXF | 162 KB |
| S200_FLushGrid_7.5inch_(Metric).dxf | Desenho em CAD | DXF | 175 KB |
