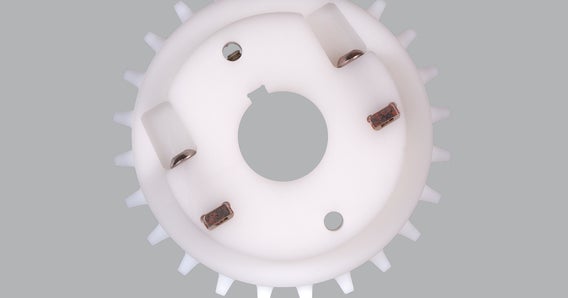

Série 1000 Pignons en deux parties en nylon chargé de verre

Nombre de dents (effet polygonal)	Diamètre primitif nominal		Diamètre extérieur nominal		Largeur de moyeu nominale		Tailles d'alésage disponibles
Nombre de dents (effet polygonal)	pouce(s)	mm	pouce(s)	mm	pouce(s)	mm	Rond (pouces)	Carré (pouces)	Rond (mm)	Carré (mm)
24 (0,86 %)	4,6	117	4,8	121	1,5	38	1,0 ; 1,25 ; 1-7/16 ; 1,5	1,5	30, 40	40
30 (0,54 %)	5,8	147	6	152	1,5	38	1,25, 1-7/16, 1,5		30, 40
32 (0,48 %)	6,1	155	6,5	164	1,5	38	1,0 ; 1,25 ; 1-7/16 ; 1,5	1,5	30, 40	40
Disponible en nylon chargé de verre gris La variation de température doit être comprise entre -50 °F et 240 °F (-46 °C et 116 °C). Le pignon à alésage rond de 30 mm à 24 dents est disponible avec ou sans rainure de clavette. Identifiez les exigences en matière de rainures de clavette lors de la commande de ces pignons.

Pignons en deux parties en nylon chargé de verre
