Superate le condizioni difficili in applicazioni impegnative come la ricezione delle patate o le linee di vasche ad immersione con la nostra soluzione affidabile e a bassa manutenzione.
Con cerniere, perni e pignoni resistenti all'abrasione, il nastro Intralox Serie 1700 Flush Grid garantisce una maggiore durata e riduce i costi di manutenzione grazie alla sua struttura durevole. L'area aperta al 37% assicura un drenaggio efficiente dei fluidi quali residui liquidi o acqua di lavaggio, mentre l'aumento lineare e prevedibile del passo evita tempi di inattività non pianificati.
- Il sistema di ritenzione dei perni Slidelox facilita la manutenzione
- Il design a doppio perno sostituisce l'attrito radente tra le cerniere e i moduli con l'attrito volvente, riducendo significativamente l'usura
- Disponibile in materiale Low Wear Plus per una maggiore resistenza all'usura
| pollici | mm | |
| Passo | 1,50 | 38,1 |
| Larghezza minima | 5 | 127 |
| Incrementi larghezza | 1,00 | 25,4 |
| Apertura fori (approssimativa) | 0,62 x 0,50 | 15,7 × 12,7 |
| 0,70 x 0,26 | 17,8 × 6,6 | |
| Area aperta | 37% | |
| Modello cerniera | Chiusa | |
| Bloccaggio del perno; tipo di perno | Slidelox; senza testa | |
- Verificare sempre con Intralox le misure esatte del nastro e lo stato delle scorte prima di progettare un'attrezzatura o di ordinare un nastro.
- Bordi perfettamente a filo.
- Gli Slidelox sono in acetal arancione altamente visibile.
- Il design con cerniere a più perni riduce significativamente l'usura dei perni. Ciascuna fila contiene due perni rettangolari.
- Per ogni materiale del nastro è previsto un materiale del perno predefinito. Sono disponibili altri materiali per i perni. Intralox può fornire assistenza per identificare la migliore combinazione di nastro e materiale dei perni per l'applicazione richiesta.
- Informazioni dettagliate sui materiali sono fornite in Linea di prodotti.

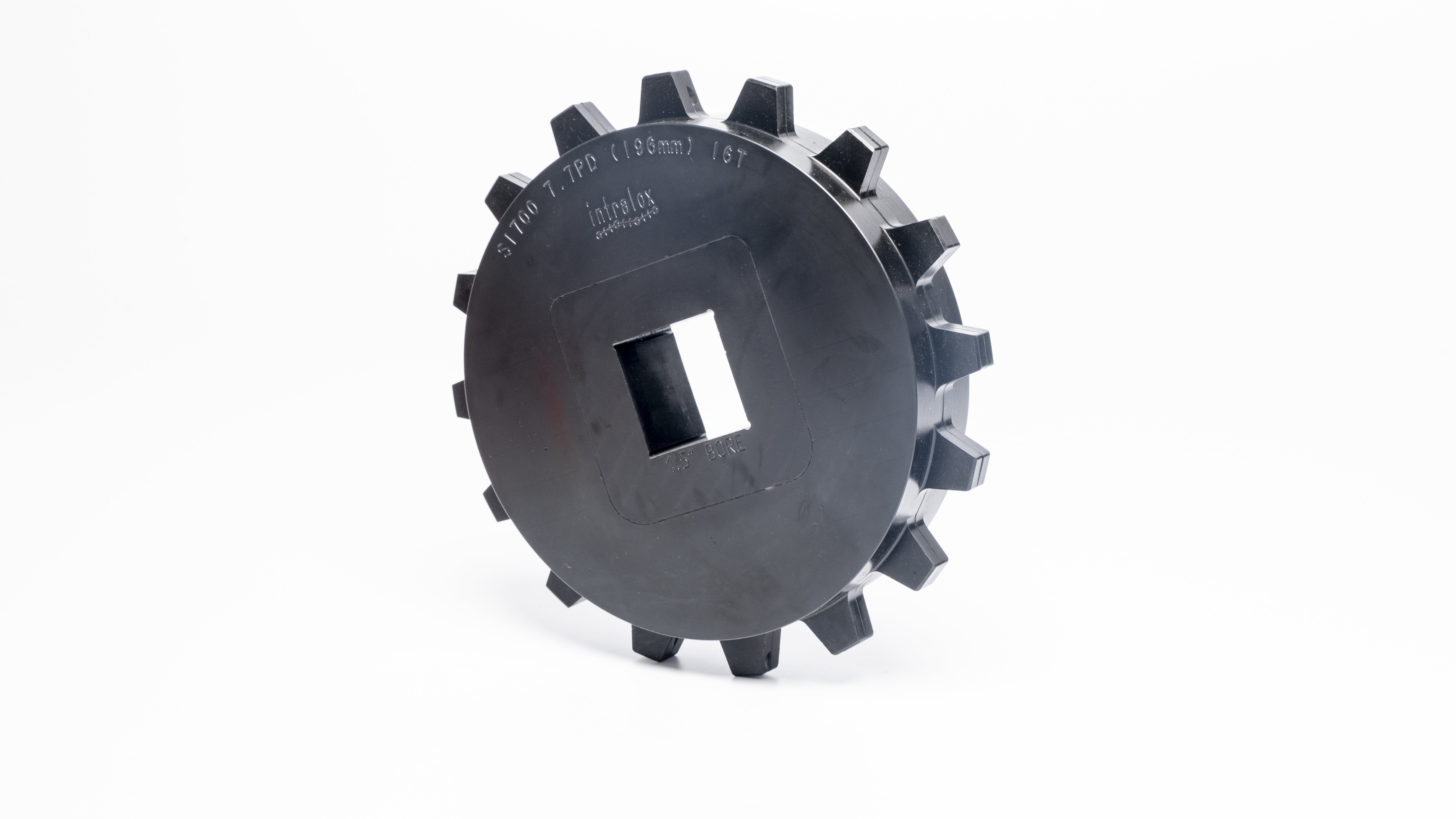

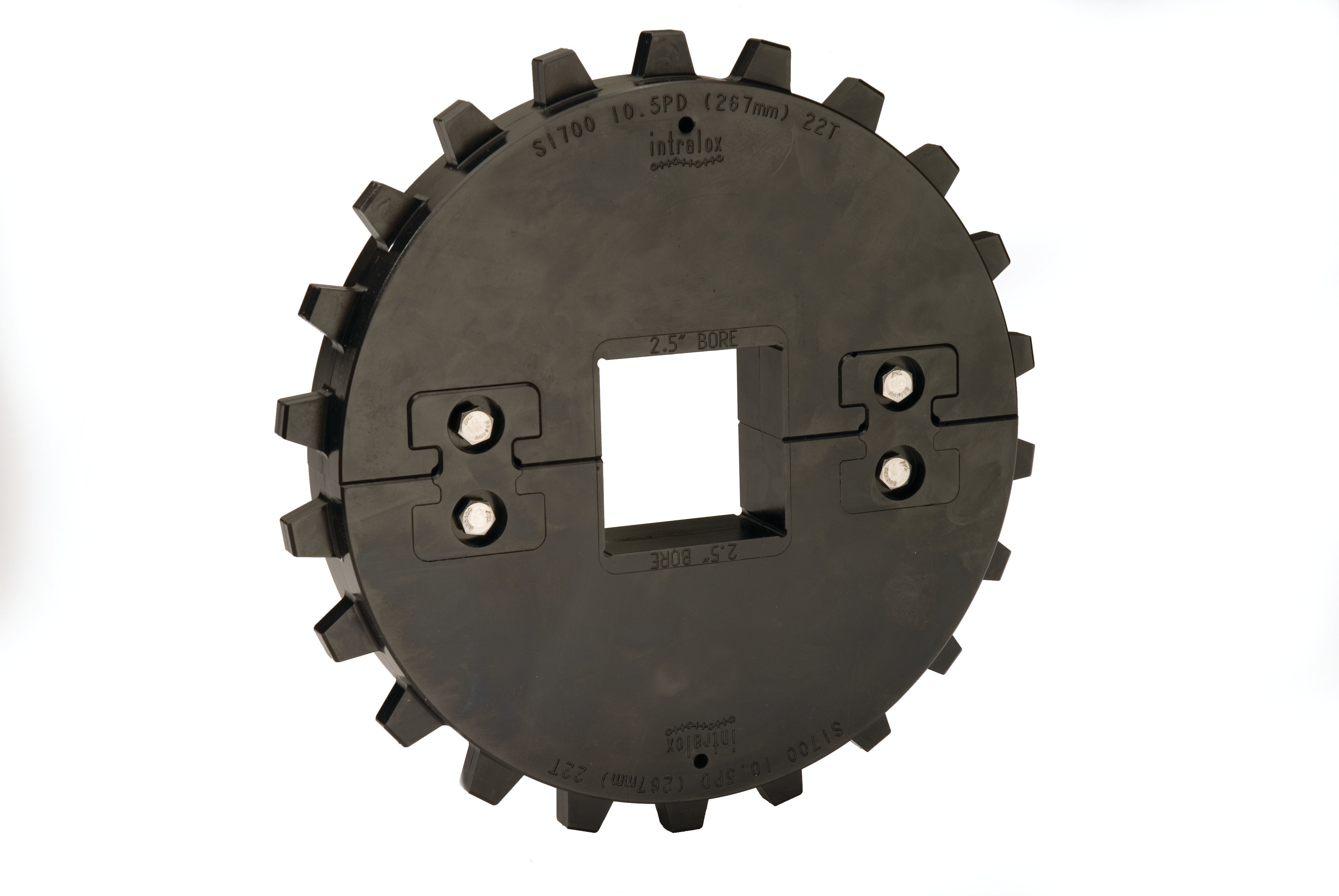

- Pignoni in poliuretano ultraresistente alle abrasioni con denti ampi e resistenti.
- Il sistema resistente alle abrasioni ha una durata da 2,5 a 3 volte superiore rispetto ai normali nastri modulari in plastica.
- Garantisce un'eccellente durata dei pignoni e del nastro, specialmente nelle applicazioni impegnative di movimentazione dei materiali.
- Requisiti del trasportatore: Intralox consiglia l'uso di tratti di scorrimento in acciaio con disposizione a freccia o un tratto di scorrimento piano e continuo. Non utilizzare guide antiusura dritte e parallele. Non utilizzare sui trasportatori-spintori.
| Materiale del nastro | Materiale del perno predefinito 0,25 × 0,17 poll. (6,4 × 4,3 mm) | Resistenza del nastro | Intervallo di temperatura (continuo)1 | Massa del nastro | |||
|---|---|---|---|---|---|---|---|
| lbf/ft | N/m | °F | °C | lb/ft² | kg/m² | ||
| Nylon AR | Nylon | 1.800 | 26.300 | Da -50 a 240 | Da -46 a 116 | 2,21 | 10,78 |
| Nylon rilevabile | Nylon | 1.500 | 21.900 | Da -50 a 180 | Da -46 a 82 | 2,28 | 11,13 |
| Low Wear Plus | Low Wear Plus | 500 | 7.300 | Da 0 a 120 | Da -18 a 49 | 2,56 | 12,50 |
Le temperature del pignone devono essere sempre comprese tra -40 °F e 160 °F (-40 °C e 70 °C). I nastri utilizzati nell'intervallo di temperatura compreso tra 212°F e 240°F (100 °C e 116°C) non sono a norma FDA.
