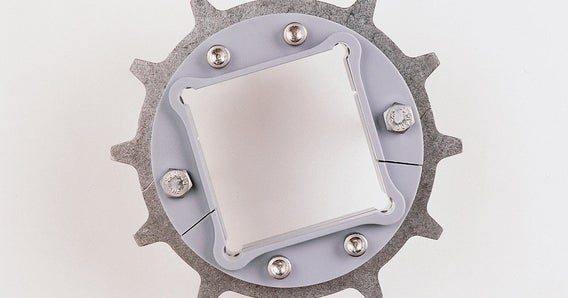

Pignons en deux parties en plastique
Série 1200| Nombre de dents (effet polygonal) | Largeur Diamètre primitif | Largeur Diamètre extérieur | Largeur moyeu nominale | Tailles d'alésage disponibles | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| pouce(s) | mm | pouce(s) | mm | pouce(s) | mm | Rond (pouce)1 | Carré (pouce)2 | Rond (mm)1 | Carré (mm) | |
| 14 (2,51 %) | 6,5 | 165 | 6,3 | 161 | 1,5 | 38 | 1,5, 2,5 | |||
| 17 (1,70 %) | 7,9 | 201 | 7,7 | 196 | 1,5 | 38 | 2,5 | |||
| 22 (1,02 %) | 10,2 | 259 | 10,1 | 255 | 1,5, 1,67 | 38, 44 | 3,5 | 2,5 ; 3,5 | 90 | |
Les dimensions des clavettes impériales de pignons à alésage rond sont conformes à la norme ANSI B17.1-1967 (R1989) et les dimensions des clavettes métriques sont conformes aux normes DIN standard 6885.
L'alésage carré de 2,5 pouces est obtenu par utilisation d'un adaptateur d'alésage dans le pignon à alésage carré de 3,5 pouces.
