ProTrax™ Sideflexing Flat Top z serii 4030 7,5 cala z wypustkami

Seria 4000

Rozwiązanie magnetyczne o dużej mocy pozwala przezwyciężyć trudne warunki w zastosowaniach o dużym zasięgu.

Taśmy ProTrax z serii 4000 firmy Intralox wykorzystują dwa magnesy z pierwiastków ziem rzadkich do obsługi różnych zastosowań prostolinijnych lub skrętnych. To przełomowe rozwiązanie, zaprojektowane specjalnie dla zakładów piekarniczych, wydłuża okres eksploatacji taśmy i form w wielu typowych zastosowaniach w obszarze form, w tym w przenośnikach z pochylniami i spadkami, przenośnikach pomiarowych, urządzeniach do usuwania zatorów i skrętnych przenośnikach form.

Podwójne, magnetyczne moduły zachowują wytrzymałość w gorących, suchych i oleistych środowiskach, umożliwiając skrócenie czasu przestojów i wyeliminowanie blokowania się form
Zmniejsza ryzyko zanieczyszczenia produktów
Zwiększa możliwości w zakresie przenoszenia form
Rozwiązanie dostępne z tabami dociskowo-przytrzymującymi

	cale	mm
Podziałka taśmy	1,00	25,4
Szerokość odlewu	7,5	191,0
Obszar otworów	0%
Model zawiasów	Zamknięty
Mocowanie pinu; typ pinu	Pasowanie wtłaczane; sworzeń radełkowany

Przed przystąpieniem do projektowania przenośnika lub zamówieniem sprzętu należy skontaktować się z firmą Intralox, aby ustalić dokładne wymiary taśmy i stan zapasów.
Dwa mocne, niebieskie, pokryte powłoką Teflon^™ magnesy wbudowane w każdy moduł (jeden magnes na skrzydło). Aby uzyskać wskazówki dotyczące wpływu temperatury na siłę magnesów, należy skontaktować się z działem obsługi klienta firmy Intralox.
Niebieskie, wykrywalne przez detektory metalu nylonowe nasadki utrzymują magnesy w modułach.
Taby dociskowo-przytrzymujące odpowiadają rozmiarom S4090.
Grubszy pokład taśmy niż w przypadku serii 409X Flat Top zwiększa odporność na zużycie.
Standardowa konfiguracja składa się z naprzemiennych rzędów modułów magnetycznych i modułów 403X Sideflexing Flat Top.
Szczegółowe informacje na temat materiałów znajdują się w dokumencie Linia produktów.

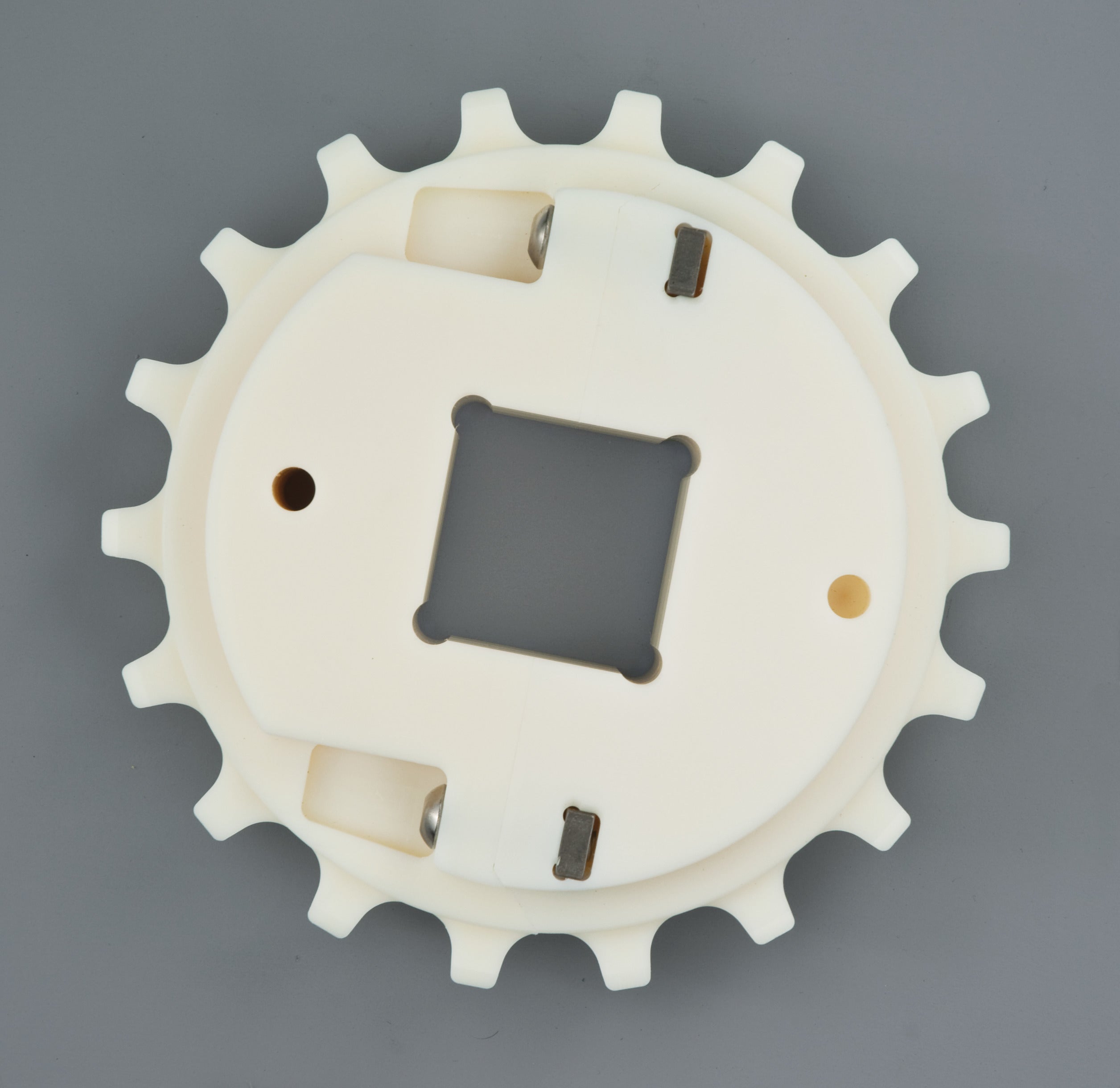

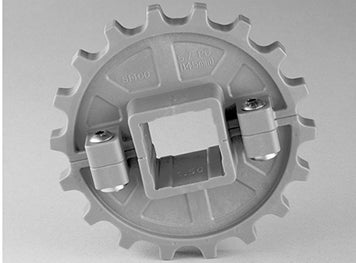

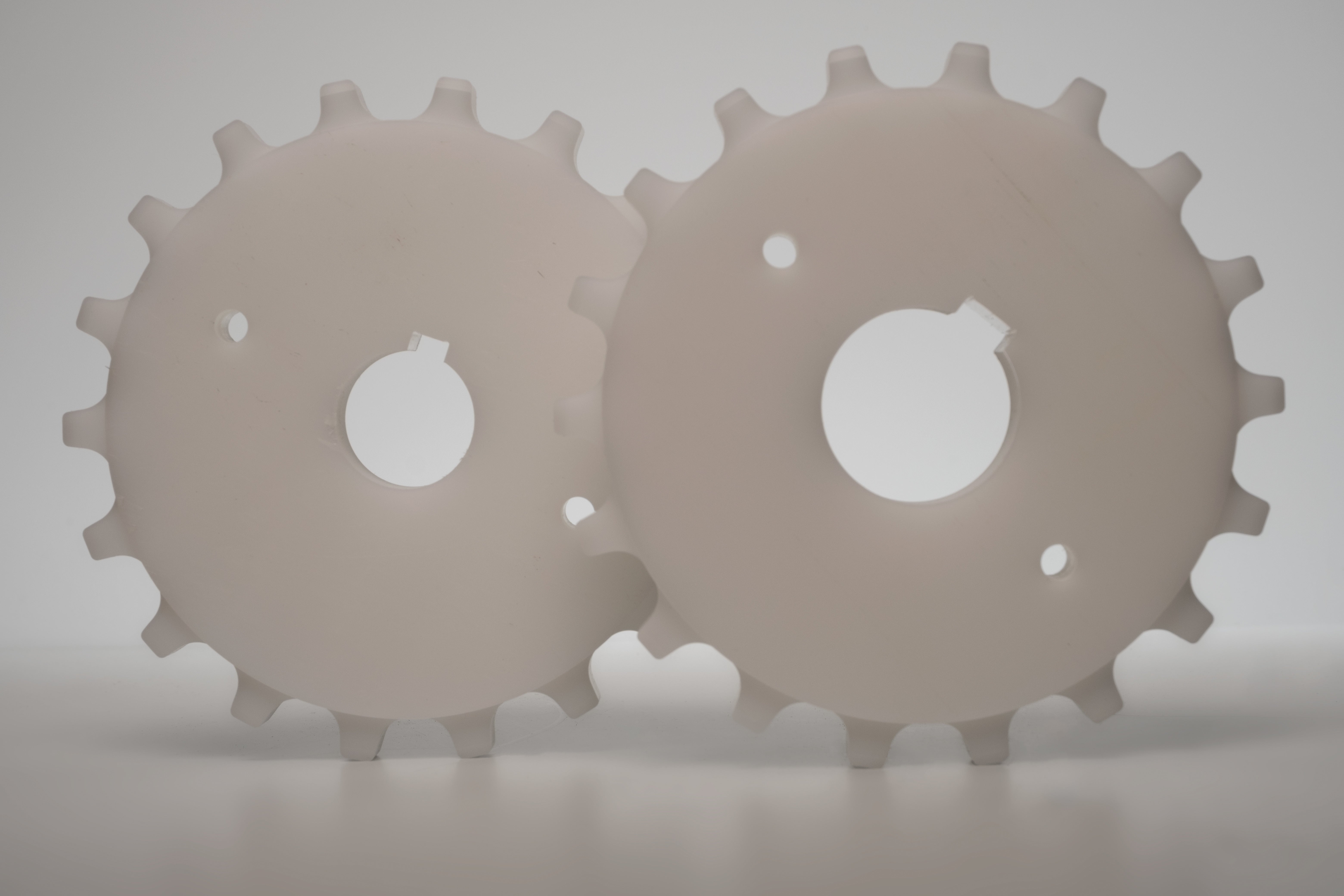

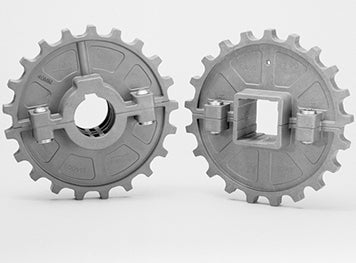

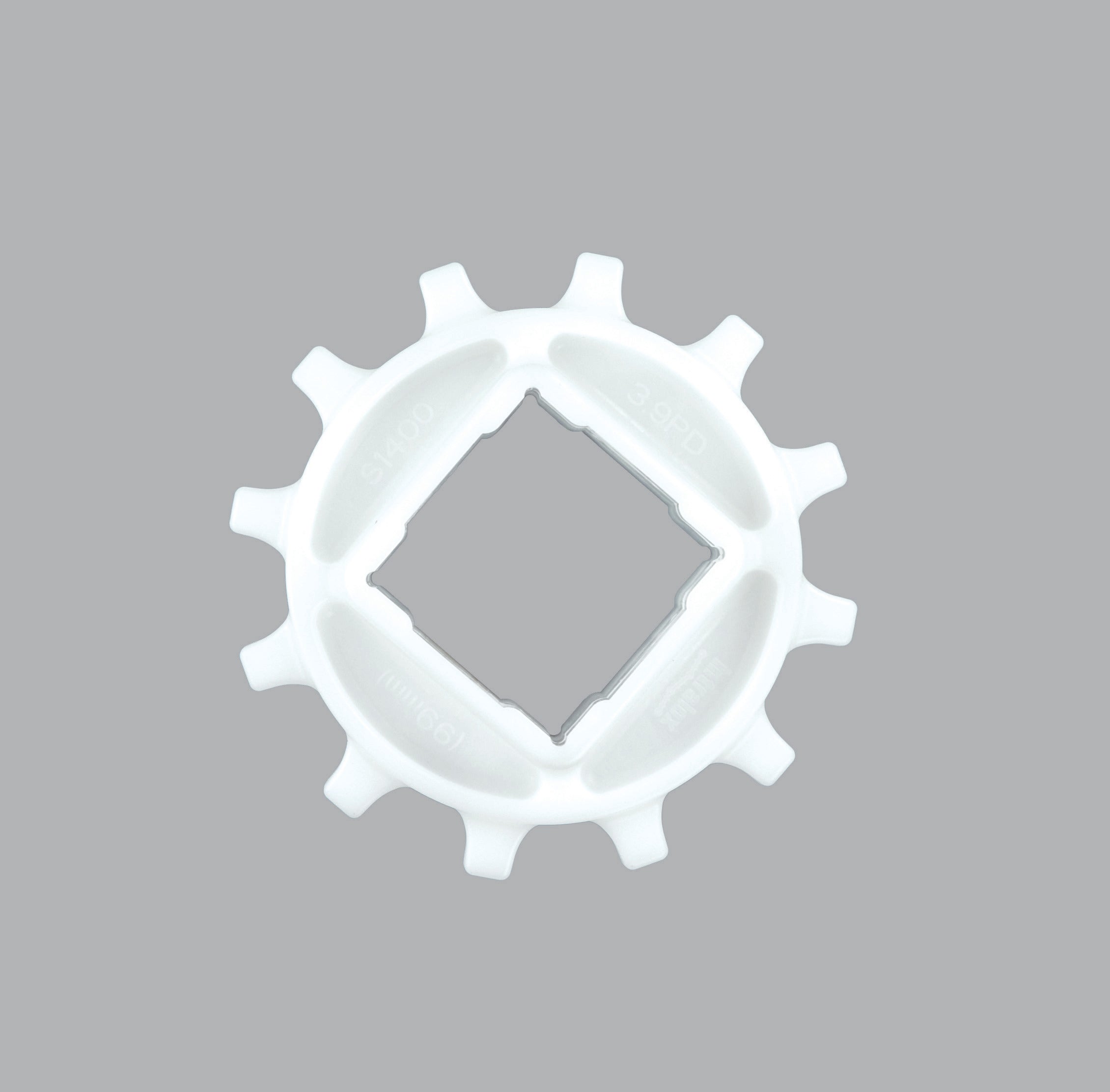

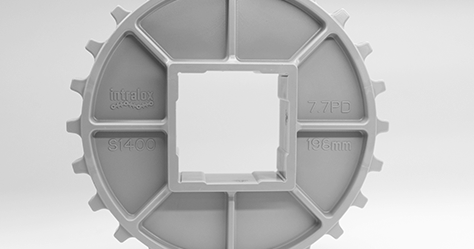

Wykorzystuje takie same koła zębate, jak w przypadku serii 1400 i S4000.
Wymagane jest tylko jedno koło napędowe i jedno koło swobodne na każdy tor taśmy.
Odstępy na taśmie należy ustalić na podstawie wartości maksymalnej powierzchni styku ze spodem transportowanego produktu.
Idealnie sprawdzają się w przenośnikach wznoszących, opadających i pionowych oraz innych zastosowaniach.
Minimalna średnica podziałki koła zębatego wynosi: 3,9 cala (99,0 mm).

Materiał taśmy	Szerokość taśmy		Domyślny materiał pinu, średnica 0,25 cala (6,4 mm)	Wytrzymałość taśmy		Zakres temperatury (przy pracy ciągłej)		Masa taśmy		Minimalny promień skrętu mierzony od centrum
Materiał taśmy	cale	mm	Domyślny materiał pinu, średnica 0,25 cala (6,4 mm)	funt-siła	N	°F	°C	funty/stopę	kg/m	cale	mm
Nylon HHR	7,5	191	Stal nierdzewna 303	500	2 220	Od -50 do 310	Od -46 do 154	2,44	3,63	24	610
